HJX-AD9371-SDR

AD9371軟件無線電平臺(HJX-AD9371-SDR)是我司結合 ADI 的 RadioVerseTM 技術推出的高性能SDR開發板。

HJX-AD9371-SDR 已入選 ADI RadioVerse^TM 第三方參考設計

HJX-AD9371-SDR軟件無線電平臺特點：

1. 基于合佳興成熟的產品化設計，不僅可以測試評估AD9371芯片，更可以通過對開發板簡單的自定義修改，直接推出自己的產品，真正加速了設計理念到成品的轉化過程；
2. 我們會向購買HJX-AD9371-SDR的用戶提供完整的能夠直接運行的FPGA源代碼、ARM源代碼、平臺的原理圖以及相關的設計資料和文檔；
3. 數字、硬件和射頻的工程師人員提供技術支持。

產品詳情

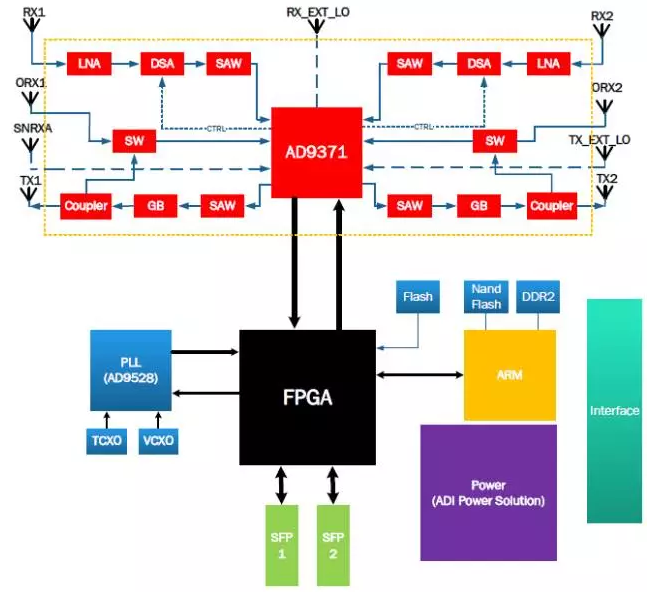

　　一、HJX-AD9371-SDR系統框架如下：

二、核心芯片：AD9371

　　●雙通道差分發射器(Tx)

　　●雙通道差分接收器(Rx)

　　●具有2個輸入的觀測接收器(ORx)

　　●具有3個輸入的嗅探器接收器(SnRx)

　　●可調范圍：300MHz至6000MHz

　　●Tx合成帶寬(BW)：250MHz

　　●Rx帶寬：8MHz至100MHz

　　●支持頻分雙工(FDD)和時分雙工(TDD)工作模式

　　●完全集成的獨立小數N分頻射頻(RF)，用于Tx、Rx、ORx和時鐘生成

　　●JESD204B數字接口

　　三、主要器件與接口：

　　-AD9371DualRFTransceiverwithORX

　　-XilinxArtix-7FPGA

　　-AtmelARM9

　　-ADI高效率電源解決方案(ADP5054、ADP1741、ADP125等ADI電源芯片)

　　-ADIAD9528時鐘芯片

　　-SFP高速光纖口

　　-豐富的接口(以太網、USB、RS232、RS485等)

　　相關的電路組成如下：
1、射頻部分：采用ADI最先進的RFTransceiverAD9371，整個RF部分具有超高的集成度和靈活高性能的特點。該芯片支持接收100MHz、發射250MHz的帶寬以及300MHz到6GHz的RF接收發射頻率范圍。射頻鏈路上的LNA、DSA、濾波器和GAINBLOCK配合AD9371，提供了優異的系統射頻性能。同時也可通過MMCX射頻接口直接評估AD9371的射頻性能。開發板預留DPD反饋通道(ORX端)，方便客戶自行開發DPD算法。反饋端的射頻開關用于啟用芯片的外部校正功能，能夠獲得更好的本振校正性能。

　　2、ClockDriver：由ADI集成JESD204BSYSREF發生器的時鐘發生器AD9528給整個系統提供時鐘。支持遠端光纖時鐘恢復，便于通信系統的近遠端同步。

　　3、主控單元：HJX-AD9371-SDR上使用Atmel的ARM9芯片。AD937X芯片和AD9528芯片通過ARM9上運行的嵌入式linux配置。用戶可通過串口在上位機上與HJX-AD9371-SDR開發平臺進行參數設置等交互。

　　4、PowerSolutions：采用ADI公司高效的電源方案，包括ADP5054、ADP1741、ADP125等芯片，使HJX-AD9371-SDR平臺能夠高效穩定運行。

　　5、數字信號處理單元：采用Xilinx新一代的Artix-7系列FPGA，具有豐富的DSP與Logic資源，同時兼容7A100T/7A200T，方便客戶根據具體項目情況進行選擇。相關可變參數(包括FPGA內各個模塊的功能選擇，外圍DSA芯片衰減，AD9371芯片頻點等)，可通過串口在上位機上直接修改。以下是當接收122.88M數據速率，發射245.76M數據速率時的FPGA框架，當收發相同數據速率時，不需要上變模塊(Up2)。DATACAPTURE模塊可選擇抓取RX/TX/ORX一定深度的數據，通過ARM傳輸?shù)缴衔粰C(jī)，便于用戶直接在matlab上做頻譜分析。MUX模塊可選擇發射端輸出的信號來源，包括FPGA的DDS單音輸出、RX端信號、ORX端信號。

　　四、性能測試

　　如下是LO及鏡像抑制指標與TDD-LTEEVM測試(更詳細的測試內容請聯系我們)

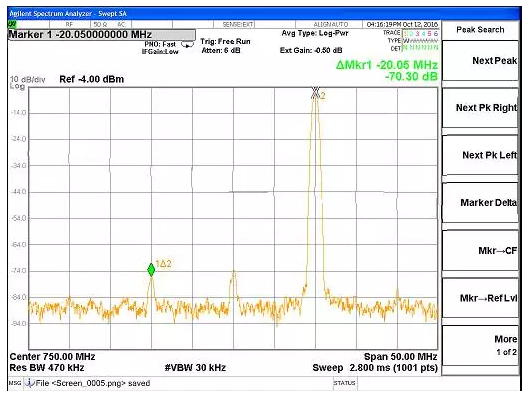

1.LO 及鏡像抑制指標

測試條件：信號源輸入單音信號功率-14dBm，經過HJX-AD9371-SDR開發板后，輸出至頻譜儀的功率為-5dBm。

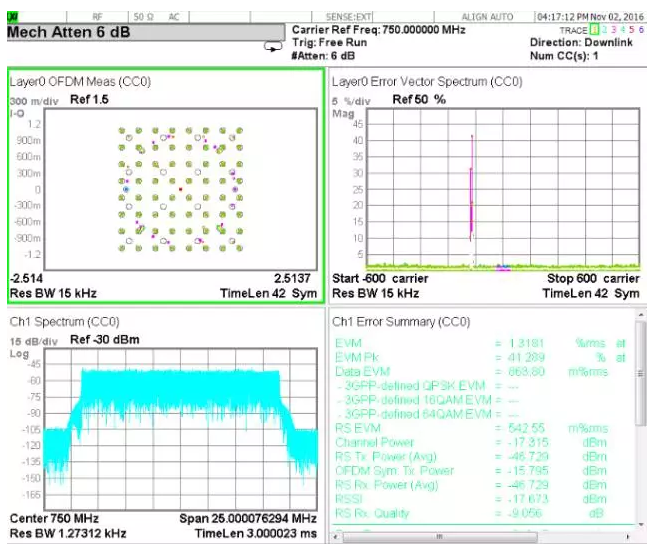

2.EVM指標

測試條件：信號源輸入20MHz TDD-LTE信號，功率為-24dBm，經過HJX-AD9371-SDR開發板后，輸出至頻譜儀的功率為-15dBm。

　　五、應用場景：

- 無線直放站

- 數字光纖直放站

- 3G/4G微基站和宏基站(BTS)

- 3G/4G多載波微微蜂窩

- FDD和TDD有源天線系統

- 微波非視距(NLOS)回程系統

- 5G原型
